低溫球閥的結構特點及連接尺寸發布時間：17-07-09

低溫球閥的結構特點及連接尺寸

低溫球閥主要應用于液化天然氣、液化石油氣以及空分行業的裝置上，輸出的液態介質為溫度-40℃以下液氧、液氫、液化天然氣、液化石油產品等。這些介質不但易燃易爆，而且在升溫或者閃蒸時會發生氣化，氣化時體積急劇膨脹，如果輸送這些流體的閥門中有密閉閥腔且結構設計不合理，則會造成閥腔超壓，從而導致介質泄漏，甚至低溫球閥開裂造成事故。

低溫球閥因其使用介質和使用環境的特殊性，在結構設計上有著與其他種類閥門顯著不同的特點。

加長閥蓋設計

低溫閥門的閥蓋均采用加長閥蓋的設計，使閥門操作手柄和填料安裝位置遠離低溫區，既可以避免介質的低溫導致閥門操作者的冷灼傷，也可以使閥門的填料在正常的溫度下工作，保證填料不會受到霜凍的侵害而導致填料斷裂失效。另外，加長的閥蓋也保證了保冷施工的空間，并使填料壓蓋位于保冷層外，添加填料及緊固壓蓋螺栓時，無須損壞保冷層。

防火設計及防靜電設計

低溫球閥一般均應用在易燃易爆的介質上，低溫球閥的防火設計在各環節的密封上采用石墨密封圈。防靜電設計采用彈簧式結構，避免靜電電荷累積產生的爆炸危險。

DQ41F低溫球閥--主要型號參數

產品型號	DQ41F-10C-100	DQ41F-10P-100P
產品型號	DQ47F-10C-100	DQ47F-10P-100P
閥體	LCB	CF8
球體	304	304
閥桿	304	304
密封圈	PTFE	PTFE
填料	PTFE+O形圈	PTFE+O形圈
適用介質	水、油、蒸汽等	酸等腐蝕性介質
適用溫度	-50-29℃	-196-29℃
蝸輪低溫球閥	DQ后插入“3”表示，示例：DQ341F-16P
氣動低溫球閥	DQ后插入“6”表示，示例：DQ647F-16C
電動低溫球閥	DQ后插入“9”表示，示例：DQ941F-25P

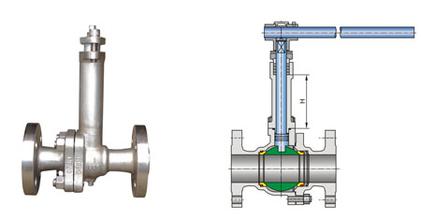

主要連接尺寸參數 1.6Mpa

產品型號	公稱通徑 DN	PN1.6MPa								WT （kg）
產品型號	公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	W	WT （kg）
DQ41F-16C DQ41F-16P DQ641F-16C DQ641F-16P DQ941F-16C DQ941F-16P	15	130	95	65	45	14	4-Φ14	178	140	3
	20	140	105	75	55	14	4-Φ14	184	160	4
	25	150	115	85	65	14	4-Φ14	195	180	5
	32	165	135	100	78	16	4-Φ18	280	250	9
	40	180	145	110	85	16	4-Φ18	280	300	11
	50	203	160	125	100	16	4-Φ18	300	350	15
	65	222	180	145	120	18	4-Φ18	330	350	19
	80	241	195	160	135	20	8-Φ18	360	400	27
	100	305	215	180	155	20	8-Φ18	400	500	38
	125	356	245	210	185	22	8-Φ18	430	600	58
	150	394	280	240	210	24	8-Φ23	500	800	81
	200	457	335	295	265	26	12-Φ23	680	800	95
	250	533	405	355	320	30	12-Φ25	790	1300	140

主要連接尺寸參數 2.5Mpa

產品型號	公稱通徑 DN	PN2.5MPa								WT （kg）
產品型號	公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	W	WT （kg）
DQ41F-25 DQ41F-25P DQ641F-25 DQ641F-25P DQ941F-25 DQ941F-25P	15	140	95	65	45	16	4-Φ14	178	140	3
	20	152	105	75	55	16	4-Φ14	184	160	4
	25	165	115	85	65	16	4-Φ14	195	180	6
	32	178	135	100	78	18	4-Φ18	280	250	10
	40	190	145	110	85	18	4-Φ18	280	300	14
	50	216	160	125	100	20	4-Φ18	300	350	20
	65	241	180	145	120	22	8-Φ18	330	350	25
	80	283	195	160	135	22	8-Φ18	360	400	30
	100	305	230	190	160	24	8-Φ23	400	500	40
	125	381	270	220	188	28	8-Φ25	430	600	65
	150	403	300	250	218	30	8-Φ25	500	800	85
	200	502	360	310	278	34	12-Φ25	680	800	100
	250	568	425	370	332	36	12-Φ30	790	1300	165
