水力控制閥系列中的遙控浮球閥100X型主要用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。遙控浮球閥100X型由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度。本產品直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。
遙控浮球閥100X型--工作原理 當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。 當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。 遙控浮球閥100X型--技術參數： | 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) | | 1.0 | 1.5 | 1.1 | 水 | 0-80 | | 1.6 | 2.4 | 1.76 | | 2.5 | 3.75 | 2.75 |

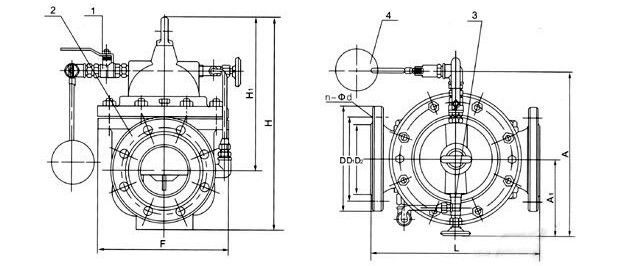

遙控浮球閥100X型--解剖圖： 1、球閥2、產閥3、針閥4、浮球閥
|
