上兆閥門提供的DJ41W 不銹鋼低溫截止閥適用于低溫溫度在負78．5℃—與超低溫負196℃之間，壓力PN為1．6～25．0MPa；產品廣泛應用于液化氣體如氧、氮、氫，LNG，特別是液化天然氣的生產、運輸和貯存裝置，其獨特的解決方案使產品應用更安全有效。 設計與制造：JB/T7749-95
結構長度：GB/T12221-89
連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
檢驗與試驗：JB/T7749-95
| 型號 | DJ41W/Y-16 | DJ41W/Y-25 | | 工作壓力(MPa) | 1.6 | 2.5 | | 適用溫度(℃) | LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 | | 材料 | 閥體、閘板、閥蓋、支架 | LC3、LCB、LCC、1Cr18Ni9Ti | | 填料 | 浸四氟乙烯石棉繩 | | 手輪 | QT450-10 | | 閥桿螺母 | ZCuA110Fe3 | | 閥桿 | 1Cr18Ni9Ti | | 墊片 | 低溫石棉 |

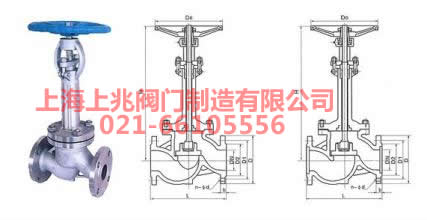

| 型號Type | 溫度Temperature(℃) | -46℃ | -101℃ | -46℃ | | 規格Size(mm) | 尺寸Dimension(mm) | | inch | DN | 頸部長度H | | DJ41W/H/Y-150/300/600/900 | 1/2″ | 15 | 90 | 110 | 130 | | 3/4″ | 20 | 100 | 110 | 140 | | 1″ | 25 | 100 | 120 | 150 | | 11/4″ | 32 | 110 | 130 | 160 | | 11/2″ | 40 | 110 | 130 | 160 | | 2″ | 50 | 110 | 130 | 170 | | 21/2″ | 65 | 110 | 130 | 170 | | 3″ | 80 | 120 | 150 | 190 | | 4″ | 100 | 130 | 160 | 200 | | 5″ | 125 | 130 | 160 | 200 | | 6″ | 150 | 140 | 170 | 220 | | 8″ | 200 | 140 | 170 | 220 | | 10″ | 250 | 150 | 180 | 240 | | 12″ | 300 | 150 | 180 | 240 | | 14″ | 350 | 160 | 190 | 250 | | 16″ | 400 | 160 | 190 | 250 | | 18″ | 450 | 160 | 190 | 250 | | 20″ | 500 | 170 | 200 | 260 | | 24″ | 600 | 170 | 200 | 260 |
|
