DQ41F-16P-100不銹鋼低溫法蘭球閥是上海上兆閥門提供的主導產品之一，不銹鋼低溫法蘭球閥用于氮氣、液化石油氣、LNG、液氮、冷庫液氨系統等主要管道上起到開關作用！DQ41F低溫球閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。 DQ41F-16P-100不銹鋼低溫法蘭球閥--主要型號參數： 產品型號 | DQ41F-10C-100 | DQ41F-10P-100P | DQ47F-10C-100 | DQ47F-10P-100P | 閥體 | LCB | CF8 | 球體 | 304 | 304 | 閥桿 | 304 | 304 | 密封圈 | PTFE | PTFE | 填料 | PTFE+O形圈 | PTFE+O形圈 | 適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 | 適用溫度 | -50-29℃ | -196-29℃ | 蝸輪低溫球閥 | DQ后插入“3”表示，示例：DQ341F-16P | 氣動低溫球閥 | DQ后插入“6”表示，示例：DQ647F-16C | 電動低溫球閥 | DQ后插入“9”表示，示例：DQ941F-25P |

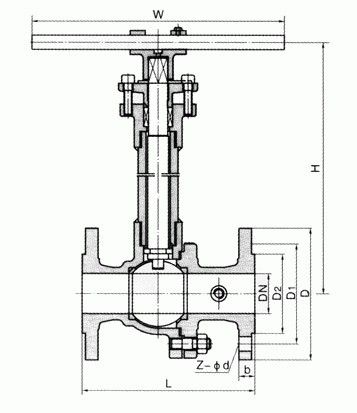

DQ41F-16P-100不銹鋼低溫法蘭球閥--主要連接尺寸參數 1.6Mpa | 產品型號 | 公稱通徑 DN | PN1.6MPa | WT
（kg） | | L | D | D1 | D2 | b | Z-Φd | H | W | DQ41F-16C
DQ41F-16P DQ641F-16C
DQ641F-16P DQ941F-16C
DQ941F-16P | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 178 | 140 | 3 | | 20 | 140 | 105 | 75 | 55 | 14 | 4-Φ14 | 184 | 160 | 4 | | 25 | 150 | 115 | 85 | 65 | 14 | 4-Φ14 | 195 | 180 | 5 | | 32 | 165 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 250 | 9 | | 40 | 180 | 145 | 110 | 85 | 16 | 4-Φ18 | 280 | 300 | 11 | | 50 | 203 | 160 | 125 | 100 | 16 | 4-Φ18 | 300 | 350 | 15 | | 65 | 222 | 180 | 145 | 120 | 18 | 4-Φ18 | 330 | 350 | 19 | | 80 | 241 | 195 | 160 | 135 | 20 | 8-Φ18 | 360 | 400 | 27 | | 100 | 305 | 215 | 180 | 155 | 20 | 8-Φ18 | 400 | 500 | 38 | | 125 | 356 | 245 | 210 | 185 | 22 | 8-Φ18 | 430 | 600 | 58 | | 150 | 394 | 280 | 240 | 210 | 24 | 8-Φ23 | 500 | 800 | 81 | | 200 | 457 | 335 | 295 | 265 | 26 | 12-Φ23 | 680 | 800 | 95 | | 250 | 533 | 405 | 355 | 320 | 30 | 12-Φ25 | 790 | 1300 | 140 |
主要連接尺寸參數 2.5Mpa 產品型號
| 公稱通徑
DN | PN2.5MPa | WT
（kg） | | L | D | D1 | D2 | b | Z-Φd | H | W | DQ41F-25
DQ41F-25P DQ641F-25
DQ641F-25P DQ941F-25
DQ941F-25P | 15 | 140 | 95 | 65 | 45 | 16 | 4-Φ14 | 178 | 140 | 3 | | 20 | 152 | 105 | 75 | 55 | 16 | 4-Φ14 | 184 | 160 | 4 | | 25 | 165 | 115 | 85 | 65 | 16 | 4-Φ14 | 195 | 180 | 6 | | 32 | 178 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 250 | 10 | | 40 | 190 | 145 | 110 | 85 | 18 | 4-Φ18 | 280 | 300 | 14 | | 50 | 216 | 160 | 125 | 100 | 20 | 4-Φ18 | 300 | 350 | 20 | | 65 | 241 | 180 | 145 | 120 | 22 | 8-Φ18 | 330 | 350 | 25 | | 80 | 283 | 195 | 160 | 135 | 22 | 8-Φ18 | 360 | 400 | 30 | | 100 | 305 | 230 | 190 | 160 | 24 | 8-Φ23 | 400 | 500 | 40 | | 125 | 381 | 270 | 220 | 188 | 28 | 8-Φ25 | 430 | 600 | 65 | | 150 | 403 | 300 | 250 | 218 | 30 | 8-Φ25 | 500 | 800 | 85 | | 200 | 502 | 360 | 310 | 278 | 34 | 12-Φ25 | 680 | 800 | 100 | | 250 | 568 | 425 | 370 | 332 | 36 | 12-Φ30 | 790 | 1300 | 165 |
|
