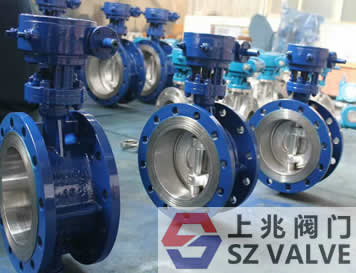

上兆閥門提供的 蝶閥系列的密封結構包括：?jiǎn)纹拿芊猓p偏心密封，三偏心密封，偏心密封。各種結構型蝶閥密封類型原理如下：
1.單偏心密封蝶閥的密封原理
由于盤的旋轉中心（閥軸的中心）和閥體的中心線在單偏心蝶閥的基礎上尺寸偏差，因此蝶板的密封面將比蝶閥開啟過程中的單偏心密封蝶閥。當盤旋轉到8°~12°時，盤的密封表面與閥座密封完全分離。當完全打開時，在兩個密封表面之間形成較大的間隙。蝶閥的設計大大減少了兩個密封面之間的機械磨損和擠壓變形，進一步提高了蝶閥的密封性能。 緊急切斷閥
由于閥座的中心線和閥體的中心線在雙偏心蝶閥的基礎上形成β角偏移，蝶板的密封面立即與閥座的密封面分離。蝶閥打開了。在關閉時接觸并按壓座椅密封表面。當完全打開時，在兩個密封面之間形成間隙，這與雙偏心密封蝶閥相同。該設計完全消除了兩個密封面之間的機械磨損和劃傷，大大提高了蝶閥的密封性能和使用壽命。
3.偏心密封蝶閥的密封原理
可變 偏心蝶閥的獨特之處在于安裝盤的閥桿軸為三級軸結構。三段軸桿的兩個軸部分是同心的，并且中心部分軸的中心線偏離兩端的軸線一個中心距離。盤安裝在中間軸部分上。這種偏心結構使盤在完全打開位置變成雙偏心，并在盤旋轉到關閉位置時變成單偏心。由于偏心軸的作用，當閥芯關閉時，閥盤從閥座的密封錐體移動一段距離，蝶閥板與閥座的密封面相匹配，以實現可靠的密封性能。
由于盤的旋轉中心（即閥軸的中心）和盤的密封部分是偏心設置的，因此蝶形密封表面在打開過程中逐漸脫離閥座的密封表面，并且圓盤旋轉到20°~25°。蝶板的密封表面與閥座的密封表面完全分離。當完全打開時，在兩個密封表面之間形成間隙，使得在蝶閥的打開和關閉過程期間相對機械磨損和兩個密封表面之間的壓縮大大減小，從而確保減小。蝶閥密封。 |
