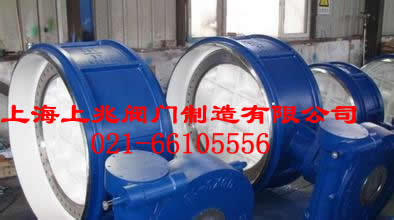

D363H焊接蝶閥采用精密J形彈性密封圈和三偏心多層金屬硬密封結構。廣泛應用于冶金，電力，石化，給排水和市政建設，中溫≤425°C。 用于工業管道，用于調節流量和載荷流體。 不銹鋼截止閥閥門采用三偏心結構，閥座和閥盤密封面采用不同硬度和不銹鋼制造，耐腐蝕性好，使用壽命長。該閥具有雙向密封功能，產品符合國家GB / T13927-92閥門壓力。 緊急切斷閥測試標準。 二，焊接蝶閥 - 功能 1。三偏心蝶閥稱為頂部過程閥。這種設計使閥門成為理想的硬密封蝶閥，適用于高溫，高壓和防火應用中的氣泡密封。 2。由于采用焊接結構，閥門和管道平面實現了永久性零泄漏。 不銹鋼球閥 3，該閥門不能為藍色，為管道和保溫包裝帶來極大的便利和美感。 三，焊接蝶閥 - 主要技術參數 | 公稱通經DN（mm) | DN（100～1200）mm、in4～48 | | 公稱壓力PN（MPa) | 強度試驗(1.5×PN)密封試驗(1.1×PN) | | 適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ | | 適用介質 | 水、蒸汽、熱水、油品 | | 驅動方式 | 蝸輪傳動、電動、氣動、液動 | | 壓力等級 | ANSI 150Lb磅級/PN25 | | 焊接標準 | GB12224、ANSI B16、25、DIN2559 |
| 零件名稱 | 材料 | | 閥體 | 碳鋼、不銹鋼、鉻鋁鋼 | | 蝶板 | 碳鋼、合金鋼、不銹鋼 | | 閥座 | 3不銹鋼、鈷基硬質合金 | | 軸套 | 不銹鋼 | | 閥桿 | 不銹鋼、特殊材料 | | 填料 | 柔性石墨 |
五、焊接蝶閥--主要外形及連接尺寸：
| 公稱通經 | 主要尺寸 | 公稱通經 | 主要尺寸 | | in | DN(mm) | L | H1 | H | in | DN(mm) | L | H1 | H | | 4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 | | 5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 | | 6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 | | 8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 | | 10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 | | 12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 | | 14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 | | 16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 |
|
