| 什么是氣動切斷閥 發布時間：19-04-08 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

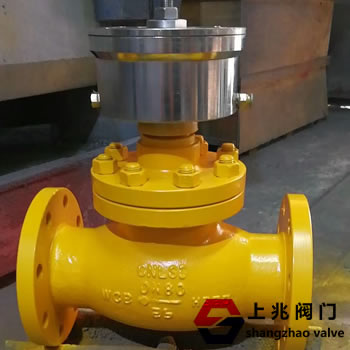

 一，氣動切斷閥 - 產品概述 QDQ421F-25氣動切斷閥分為常開型和常閉型。它安裝在液氨中，當儲氣罐/管道出口處于緊急狀態時，閥門可以快速切斷。電磁閥用于控制閥門的開閉。 廣泛用作氣體，氨氣或弱腐蝕性氣體儲罐的安全保護閥。 氣動緊急切斷閥由多彈簧氣動隔膜執行器或浮動活塞致動器和調節閥。電磁閥線圈可以接收泄漏儀器的信號并控制過程管道中的流體的切割，切換或切換。 球閥 截止閥的結構配有低熔點（熔化合金）塞。在發生事故時，溫度升高并且壓力增加，并且壓力增加以快速關閉罐的入口和出口以確保罐系統的安全性。 氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日工作壓力不應低于0.4MPa，以保證閥門的正常運行。 正常情況下打開氣動緊急切斷閥;具有優良的技術性能，低負載損耗和高可靠性，用于遠程氣源，使用氣源控制閥門關閉，以防管道或儲罐發生事故 工作人員通過控制室快速接觸開關，電磁閥瞬間通電，氣源快速通過截止閥。 二，氣動切斷閥 - 性能規格
三、氣動切斷閥--作用原理及結構說明
1． 閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。
2．閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。不銹鋼截止閥
3．閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。
4．閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
四、氣動切斷閥--主要外形尺寸和連接尺寸（參照構圖）
五、氣動緊急切斷閥--注意事項 1，氣動型切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。 2，切斷閥采用止回閥原理，只能單向截?cái)啵惭b時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝時應注意：高進低出。 3，常閉式氣動緊急切斷閥不宜長時間開啟，避免彈簧疲勞失靈。 4，訂貨須注明法蘭密封面形式，壓力等級及連接標準。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
