| 隔爆氣動O型快速切斷閥 發布時間：19-04-29 |

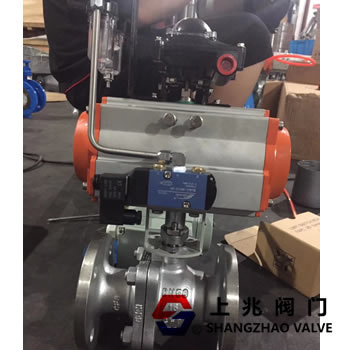

隔爆氣動O型快速切斷閥--基本介紹 Q641F隔爆氣動O型快速切斷閥由配有氣動執行器的球閥和蝸輪手動裝置組成。增加蝸輪手動裝置以防止閥缸具有氣源狀態并且可切換手動閥，從而使氣動閥更安全可靠。 氣動執行器執行起來相對較快，不需要工作人員親自操作，在很大程度上節省了人力資源和時間。  隔爆氣動O型快速切斷閥工作原理： Q641F 隔爆氣動O型緊急切斷閥是GT型，AT型氣動活塞式氣缸和90度旋轉球閥以及蝸輪手動裝置的直接組合。 當球旋轉90度時，所有球體應出現在入口和出口處，從而切斷流動，相反地呈現通孔并允許介質通過。 全通徑球體為介質提供了一條小而直通的流路。液氨緊急切斷閥 氣動執行機構快速旋轉90度可使球閥緊密關閉。當氣動執行器發生故障時，手動蝸輪也可用于關閉和打開閥門，從而降低故障的可能性。 隔爆氣動O型快速切斷閥--特點： 1。氣動執行器的執行速度相對較快，不需要工人親自參與，大大節省了人力和時間。 2，蝸輪手動裝置，增加了氣動閥的安全性。燃?xì)馇袛嚅y 3，閥座密封性能好，密封圈采用聚四氟乙烯等彈性材料制成，結構易于密封，氣動球閥的閥門密封能力隨著增加而增加中等壓力。 4。閥桿密封可靠。由于閥桿僅在沒有提升運動的情況下旋轉和移動，閥桿的填料密封不易破裂，密封能力隨著介質壓力的增加而增加。 主要技術參數： ☆閥體 閥體形式 直通式鑄造球閥 公稱直徑 DN15~300mm 公稱壓力 PN1.6,2.5,4.0,6.4 MPa; ANSI 150,300LB; JIS 10,20,30K 法蘭標準 JIS，ANSI，GB，JB，HG等 連接類型 法蘭，螺紋，焊接 閥蓋形式 Integral Gland type 螺栓壓縮 密封包裝 V型PTFE填料，浸漬聚四氟乙烯填料，石棉編織填料，柔性石墨 ☆閥門部件 閥芯形式 O形球形閥芯 流量特性 快速打開功能 ☆執行機構 \\ n \\ n r \\ n 執行器型號 GT，SR，ST，AT，AW系列單作用和雙作用氣動執行器 供氣壓力 0.4至0.7 MPa 氣源接口 G1 / 4，G1 / 8，G3 / 8，G1 / 2 環境溫度 -30~ + 70°C 作用方式 單作用執行機構：燃?xì)馐紹型 - 氣體失去時閥門位置FO;氣體開啟型K - 閥門在氣體排出時關閉FC 雙作用執行器：空氣關閉型B - 當空氣流失時閥門位置保持FL;空氣開啟型K--閥門位置在空氣流失時保持FL 可以配備附件 定位器，電磁閥，空氣濾清器減壓器，保持閥，行程開關，閥位變送器，手輪機構等 ※注意：有關執行器參數的詳細信息，請參閱氣動執行器頁面以供參考 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
