| 蝶式煤氣安全切斷閥 發布時間：19-06-24 |

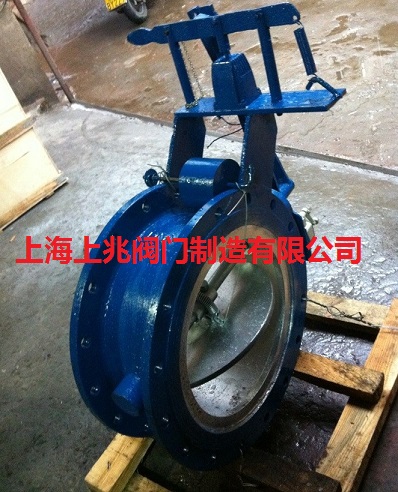

DMF-0.1蝶式煤氣安全切斷閥主要由電磁起動器和蝶閥組合而成，密封性能好。 本實用新型結構簡單，操作方便，工作可靠，切割速度快，密封性能好。 密封件通常是耐油橡膠，也可以為特氟龍密封件提供特殊產品。 DMF-0.1蝶式煤氣安全切斷閥是法蘭連接，杠桿式開閉閥門，主要由電磁鐵，杠桿裝置彈簧和重錘，閥體，閥板和軸組成。 當燃?xì)饣蛉細鈮毫μ幱谡顟B(tài)時，安全閥門處于完全打開位置。當氣體或燃燒空氣處于低壓時，電磁鐵可用于通過相應的電路設計在指定的低電壓下斷電，從而失去杠桿。 平衡，連接到安全閥的杠桿跳閘，重量下降，安全閥立即關閉。 此外，電源系統一次斷電，即電磁鐵斷電，上述過程相同，安全閥立即關閉，從而達到關閉電源的目的。當氣體或燃燒空氣低壓時切斷電源。 DMF-0.1電磁式氣體安全切斷閥是一種切割裝置。它由兩部分組成：密封蝶閥和電磁起動器。對于以氣體為燃料的各種工業爐，它是一種重要且不可或缺的設備。 DMF-0.1蝶式煤氣安全切斷閥結構簡單，運行可靠，維護方便，價格低廉。它具有以下功能：氣體低壓和空氣低壓報警，電源關閉時快速切斷，始終指向閥門信號。 主要性能 公稱壓力PN：0.05MPa 泄漏：零泄漏 電源電壓：220V AC 50Hz 溫度范圍：-20~180° C 切斷時間：\\ u003c1.5S 電磁閥是用于控制流體方向的自動基本組件，是執行器。 \\ n 首先，直動式電磁閥 原理：當常閉直動式電磁閥通電時，電磁線圈產生電磁吸力以抬起閥芯，從而關閉從遠程打開閥座密封對打開構件;當電源關閉時，電磁力消失，閉合力受到彈簧力的擠壓。 閥門在閥座上關閉。 常開型 特點：可在真空，負壓和零壓差下正常工作，但直徑一般不超過25mm。 可以在DN50以下任意安裝，但電磁頭體積大。  二，反沖式電磁閥 原理：其原理是直接運動和飛行員。通電后，電磁閥首先打開輔助閥。 DMF-0.1電磁氣體安全切斷閥的主閥下腔室的壓力大于上腔室的壓力，并且利用差壓。 電磁閥同時動作打開閥門;當電源關閉時，輔助閥使用彈簧力或中壓推動關閉件，向下運動使閥門關閉。 特點：即使零差動也可以正常工作壓力或高壓，但功率和體積都很大，需要垂直安裝。 三，蝶式煤氣安全切斷閥的分布 原理：它是直接運動的組合和飛行員模式。 當入口和出口之間沒有壓力差時，在通電后，電磁力直接將先導小閥和主閥關閉件向上提升，閥打開。 當進出口達到啟動壓差時，通電后，電磁力通過小閥門，DMF-0.1電磁式氣體安全截止閥主閥下腔壓力升高，并且上腔室的壓力下降，從而主閥被壓差向上推。 上;當電源關閉時，先導閥使用彈簧力或中壓推動關閉件，向下移動關閉閥門。 特點：可在零壓差或真空和高壓下工作但功率很大，必須水平安裝。 四，先導電磁閥 原理：通電時，電磁力驅動先導閥打開先導閥。主閥上腔室內的壓力迅速下降。在主閥的上腔室和下腔室中形成壓力差。主閥關閉件通過中壓向上移動，閥打開。當電源關閉時， 彈簧力關閉先導閥，入口介質壓力通過導向孔迅速進入主閥上室，在上室形成壓力差，從而關閉主閥。 特點：體積小，功率低，但中壓差范圍有限，必須滿足壓差條件。 雙位三通電磁閥通常用于單作用氣動執行器。兩個位置可控制在兩個位置：開關，三通道提供三通通風。通常，一個通道連接到空氣源，另外兩個連接。 一個通道連接到執行器的進氣口，一個通道連接到執行器的排氣口。具體工作原理可參考單作用氣動執行機構的工作原理圖。 相關電磁閥產品系列： 1LZNDB智能電磁流量計2ZCRB氣體緊急切斷閥 3LWGY液體渦輪流量計4LUGB渦流流量計 5ZQDF蒸汽電磁閥，不銹鋼電磁閥62L電磁閥 7MDFZ直角脈沖電磁閥8ZQDF黃銅電磁閥 9ZCZP中溫蒸汽電磁閥10SLF塑料電磁閥 11ZCM燃?xì)怆姶砰y12快速安裝氣動角座閥 13ZQDF系列蒸汽電磁閥14ZCZG / ZCZH系列高溫高壓電磁閥 15ZCSDF螺紋水電磁閥16ZCS水電磁閥 17ZCG高溫電磁閥18Y氣動螺桿法蘭角閥 ## ＃192L-F連接法蘭電磁閥202L步進式直動式電磁閥。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
