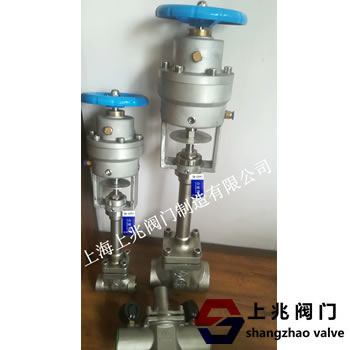

低溫 緊急切斷閥當氣缸中充滿氮氣或壓縮空氣以推動活塞向上驅動閥門時閥桿打開。當關閉時,活塞釋放氣缸中的氣體。活塞在彈簧力的作用下推動閥桿和閥盤向下移動。密封件壓縮閥門。 閥座,閥門關閉;該產品適用于在低溫儲罐,油罐車和油罐車中截留和循環(huán)介質,并可以在發(fā)生故障時及時截留介質。 新型閥門結構簡單,體積小,重量輕,密封可靠,操作方便,啟閉靈活,適用范圍廣。廣泛用于LO2,LN2,LAr,LNG,LHe等低溫介質。 防靜電,防爆功能。 低溫緊急切斷閥-產品功能: 氣動低溫當氣缸中充滿氮氣或壓縮空氣以將活塞向上推動以驅動閥桿以打開閥時,關閉閥。當關閉時,活塞釋放氣缸中的氣體。活塞在彈簧力的作用下將閥桿和閥盤向下推。 閥座,閥已關閉。 公稱通徑DN20mm~100mm公稱壓力PN4.0MPa適用介質液氧、液氮、液氬、液化天然氣、液態(tài)二氧化碳、液態(tài)丙烷等適用溫度-196℃~+80℃氣缸氣源壓力0.3~0.6MPa緊急切斷溫度70±5℃
產品型號 | DJ661F-16P/40P 低溫緊急切斷閥 | 重量 (kg) |
---|
產品代號 | 通徑 DN(mm) | 尺 寸(mm) |
---|
L | h | H | D0 | D1 | D2 | L |
---|
5661DJ20 | 20 | 90 | 200 | 400 | 100 | 20 | 25.5 | 8 | 6 | 5661DJ25 | 25 | 90 | 200 | 400 | 100 | 25 | 32.5 | 8 | 7 | 5661DJ32 | 32 | 110 | 204 | 468 | 120 | 32 | 38.5 | 10 | 10 | 5661DJ40 | 40 | 110 | 230 | 523 | 120 | 40 | 45.5 | 10 | 12 | 5661DJ50 | 50 | 130 | 230 | 523 | 120 | 50 | 57.5 | 10 | 15 | 5661DJ65 | 65 | 180 | 250 | 651 | 140 | 65 | 76.5 | 10 | 27 | 5661DJ80 | 80 | 200 | 320 | 736 | 180 | 80 | 89.5 | 15 | 35 | 5661DJ100 | 100 | 220 | 320 | 736 | 180 | 100 | 108.5 | 15 | 41 |
|
