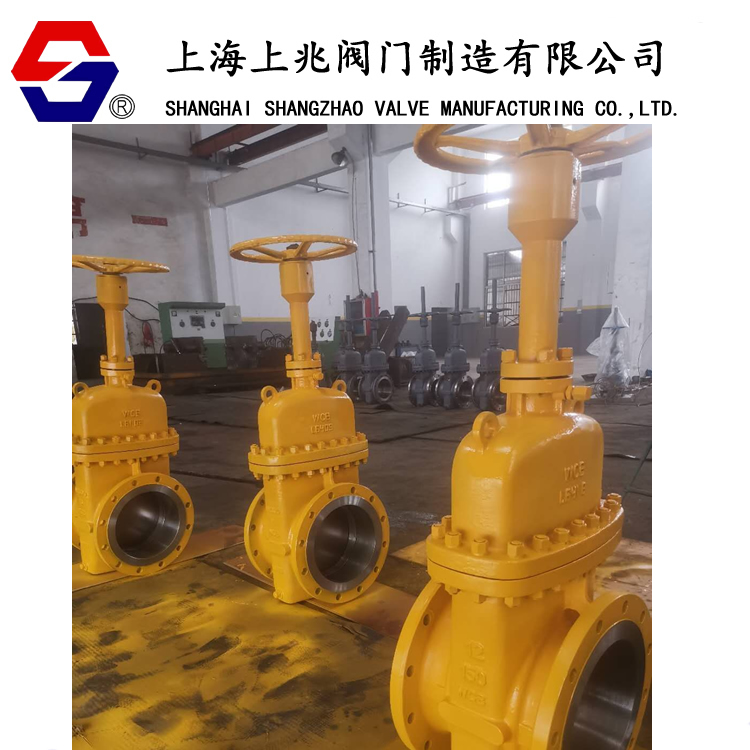

Z43WF-16C-300手動平板閘閥:手動、法蘭連接、明桿平行式剛性單閘板,閥座密封面材料為鉻不銹鋼+聚四氟乙烯,公稱壓力 PN16~PN160,閥體材料為碳素鋼(Z43WF-10C~160)、抗硫化處理碳素鋼(KZ43WF-10C~160)的不帶導流孔的平板閘閥。 產品性能參數 型號PN工作壓力/MPa適用溫度/℃適用介質
Z43WF、KZ43WF 型 PN10~PN160 法蘭連接單閘板平板閘閥主要性能參數:
Z43WF-10C~160 | 10~160 | 1.0~16.0 | ≤121 | 水、油品、蒸汽 | KZ43WF-10C~160 | 含硫天然氣 產品零部件材料 |
Z43WF-16C-300 手動平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥,則兩閘板間的撐開機構可以補充這一壓緊力。
平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃?xì)馄桨彘l閥等。 Z43WF-16C-300手動平板閘閥--使用特點 一、 本系列產品采用新型浮動式密封結構,適用于壓力不大于15.0MPa,溫度-29~121℃的油品、天然氣等管線上,作為控制介質的啟閉及調節裝置,該產品結構設計新穎、選材恰當、測試嚴格、操作輕便,具有較強的防腐、耐磨、耐沖蝕性能,是石油工業界一種理想的新型裝備。 二、結構特征與工作原理1. 采用浮動閥座,雙向啟閉,密封可靠,啟閉靈活。 2. 閘板均有導向條給予精密導向,同時密封面均噴焊硬質合金,耐沖蝕。 3. 閥體承載能力高,通道為直通式,全開時,與閘板導流孔相貫通和直管相似,流阻很小。 緊急切斷閥閥桿采用復合填料,多重密封,使得密封可靠,摩擦力小。 4. 關閉閥門時,順時針轉動手輪,閘板下移至底部,由于介質壓強的作用,將進口端密封座推向閘板方向,形成較大的密封比壓,從而形成一道密封。同時,將閘板壓向出口端密封座上,成為雙重密封。 5. 由于采用雙重密封,所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。 6. 開啟閘板時,逆時針旋轉手輪,閘板上移,導流孔與通道孔相貫通。隨著閘板的上升,貫通孔逐漸加大,至極限位置時,導流孔與通道孔相重合,此時全開。
|
