氣動襯氟緊急切斷閥 發布時間:21-12-14 | |||||||||||||||||||||||||||||||||||||||||||||

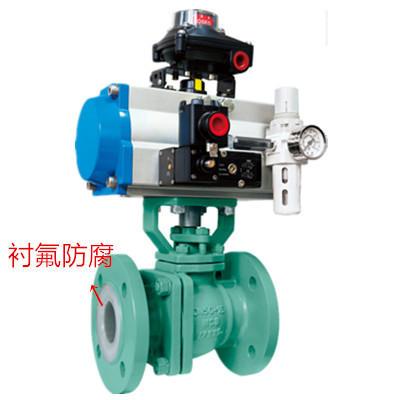

氣動襯氟緊急切斷閥概述 氣動襯氟緊急切斷閥lv氣,通經DN50,泄露等級:Ⅵ,法蘭距:200mm,二位三通電磁閥:SIL認證,帶閥位反饋電氣接口1/2NPT 24VCV電源,防爆等級:EXDⅡBT4,防護等級:IP65,適用溫度≤150℃,氣動切斷閥廣泛用于化工、石油、冶金、醫藥等工業部門,實現對生產過程中酸、堿等強腐蝕介質的切斷,在水處理過程控制中使用效果明顯。 氣動襯氟緊急切斷閥執行機構 型 式:AT/SR、AW/AWS、GTD/GTE雙作用、單作用活塞式執行機構 供氣壓力:0.3-0.8Mpa 氣源接口:G1/4〞、G1/8〞、G3/8〞、G1/2〞 環境溫度:-30-+70℃ 作用型式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) 附件 定位器(YT1000型)、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構 氣動襯氟緊急切斷閥特點: 1.流體阻力小,襯里球閥內壁光滑,流道通暢是所有閥類中流體阻力小的一種。 2.開關迅速、方便,只需將球體旋轉90°,便完成開啟和關閉動作。 3.采用特殊模壓工藝,將襯里材料襯于閥門殼體內壁,能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合,密封性好,達到了零泄漏。 4.可配置氣動、電動、液動等多種驅動裝置,實現遠距離控制和自動化操作。 5.球體與閥桿融為一體,消除了轉動角差,杜絕了因壓力變化引起閥桿沖出體外的危險,保證了使用的安全性、可靠性。 執行標準: 1.設計標準:GB12237 2.結構長度:GB12221 3.法蘭標準:JB/T79-94 GB9113.1-26。 4.檢驗試驗:JB/T9092-99 性能參數: 氣動襯氟緊急切斷閥性能參數:
|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
