| 電動閥門怎么選型 發布時間：22-02-18 |

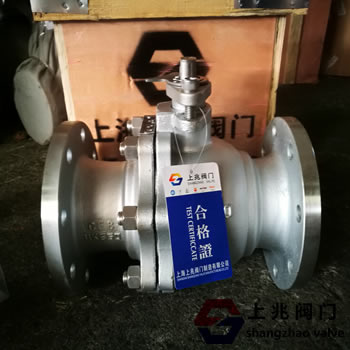

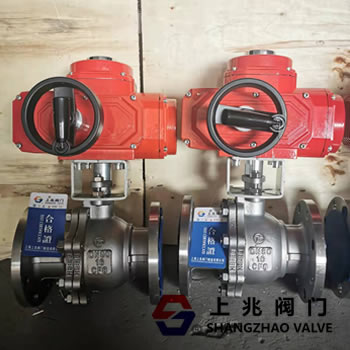

電動閥門怎么選型： 閥門的操作方式有好多種比如電動閥門，帶有電動執行器的閥門型號都在代號的字母后面加入9，比如電動球閥，Q941F這個型號咱們來分析一下里面的字母及數字的含義，Q代表球閥，9帶表電動沒有帶任何執行器的9省略掉，4代表法蘭，1代表浮球式，F(xiàn)代表閥座的材質該型號的閥座為常說的軟密封聚四氟乙烯。
電動閥門也是分為好幾種的，有些工況企業根據現場的要求來定義調節型和防爆型執行器，在定購時一定要根據要求來采購相對應的電動閥門。 1、 執行器的選用 1．操作力矩：操作力矩是選擇閥門電動裝置的主要的參數。電動裝置的輸出力矩應為閥門操作zui大力矩的1.2～1.5倍。 2．操作推力：閥門電動裝置的主機結構有兩種，一種是不配置推力盤的，此時直接輸出力矩；另一種是配置有推力盤的，此時輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。 3．輸出軸轉動圈數：閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，按M=H/ZS計算（式中：M為電動裝置應滿足的總轉動圈數；H為閥門的開啟高度，mm；S為閥桿傳動螺紋的螺距，mm；Z為閥桿螺紋頭數。） 4．閥桿直徑：對于多回轉類的明桿閥門來說，如果電動裝置允許通過的zui大閥桿直徑不能通過所配閥門的閥桿，便不能組裝成電動閥門。因此，電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對于部分回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。 5．輸出轉速：閥門的啟、閉速度快，易產生水擊現象。因此，應根據不同的使用條件，選擇恰當?shù)膯ⅰ㈤]速度。 6．安裝、連接方式：電動裝置的安裝方式有垂直安裝、水平安裝、落地安裝；連接方式為：推力盤；閥桿通過（明桿多回轉閥門）；暗桿多回轉；無推力盤；閥桿不通過；部分回轉電動裝置的用途很廣，是實現閥門程控、自控和遙控不可缺少的設備，其主要用在閉路閥門上。但不能忽視閥門電動裝置的特殊要求——必須能夠限定轉矩或軸向力。通常閥門電動裝置采用限制轉矩的連軸器。 2、 閥體的選用 二通球閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃?xì)庠O(shè)備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用，也是國防建設、科技建設的shouxuan產品。 三片式球閥是近年廣泛采用的一種新型閥門，有著自身優越性、開關無摩擦、密封不會受到磨損、啟閉力矩小，選配電動執行器以精巧型為主來實現對介質的切斷或調節。如今是石油化工、罐裝設備、釀酒設備、涂料設備、干燥設備、真空設備、燃?xì)庠O(shè)備、電鍍設備、空分設備、清洗設備、實驗設備、測試設備、消防設備、暖通空調、生物制藥、醫療器械、農業機械、食品機械、橡塑機械、工程機械、紡織印染、船舶工業、自動控制、環保水處理等行業的shouxuan產品。 卡箍球閥經過精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角，且容易清洗。電動卡箍球閥廣泛應用于食品機械、農業機械、醫療器械、化學工程、生物制藥、釀酒設備、真空設備和航天航空等領域。 三通球閥有兩座和四座密封結構，閥芯通道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯通道與管道口的連接狀態，可實現對三條支管不同的組合控制。如今是航空航天、石油化工、罐裝設備、釀酒設備、涂料設備、干燥設備、真空設備、燃?xì)庠O(shè)備、電鍍設備、空分設備、清洗設備、實驗設備、測試設備、消防設備、暖通空調、生物制藥、醫療器械、農業機械、食品機械、橡塑機械、工程機械、紡織印染、船舶工業、自動控制、環保水處理等行業的shouxuan產品。 Ｖ型球閥閥芯設計成帶有特殊形狀的Ｖ型切口,流量特性和控制功能,使切斷閥產品廣泛應用于石油化工、航天航空、國防軍工、造紙、鋼鐵冶金、污水處理、鍋爐給水等各種領域的高精度調節環節，特別適用于制漿、造紙生產過程中的紙漿白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。 薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，廣泛應用于航天航空、國防軍工、石油化工、電力裝備、鋼鐵冶金、核工業、生物制藥、暖通空調、真空設備等行業的自動控制。 塑料球閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認同。 軟密封蝶閥是工業自動化系統中的重要執行機構，可遠距離集中控制也能滿足計算機程控的需要，如今在航天航空、國防軍工、石油化工、電力裝備、鋼鐵冶金、核工業、生物制藥、暖通空調、清洗設備、灌裝設備、干燥設備、涂料設備、船舶工業、工程建設、科技建設、樓宇自控、自動控制、環保水處理、自來水廠等行業中廣泛使用。 三偏心金屬硬密封蝶閥，采用三偏心結構設計，閥板在開啟和關閉全行程范圍內均與閥座無摩擦，消除了旋轉類控制閥因閥座開啟關閉所造成閥座磨損而引起的泄漏。閥座采用多層次結構，緊急切斷閥利用金屬與非金屬材料的結合構成密封面，在高溫和低溫工況下均良好使用，如今在石油化工、國防軍工、航天航空、電力裝備、鋼鐵冶金、核工業、暖通空調、生物制藥、表面處理、涂裝設備、灌裝設備、干燥設備、船舶工業、自動控制、紡織印染等行業中廣泛使用，也是工程建設、科技建設的shouxuan產品 卡箍蝶閥經過精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角，且容易清洗。電動卡箍蝶閥廣泛應用于食品機械、農業機械、醫療器械、化學工程、生物制藥、釀酒設備、真空設備和航天航空等領域。 塑料蝶閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認 可。 通風蝶閥是一種非密閉型蝶閥，適用于通風、環保工程，含塵冷風或熱風氣體，介質溫度≤300℃的管道上，用以連通、啟閉或調節。上海上兆閥門所生產的產品主要用于鋼鐵冶金、石油化工、電力裝備、玻璃工業、涂料設備、涂裝設備、干燥設備等行業中。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
