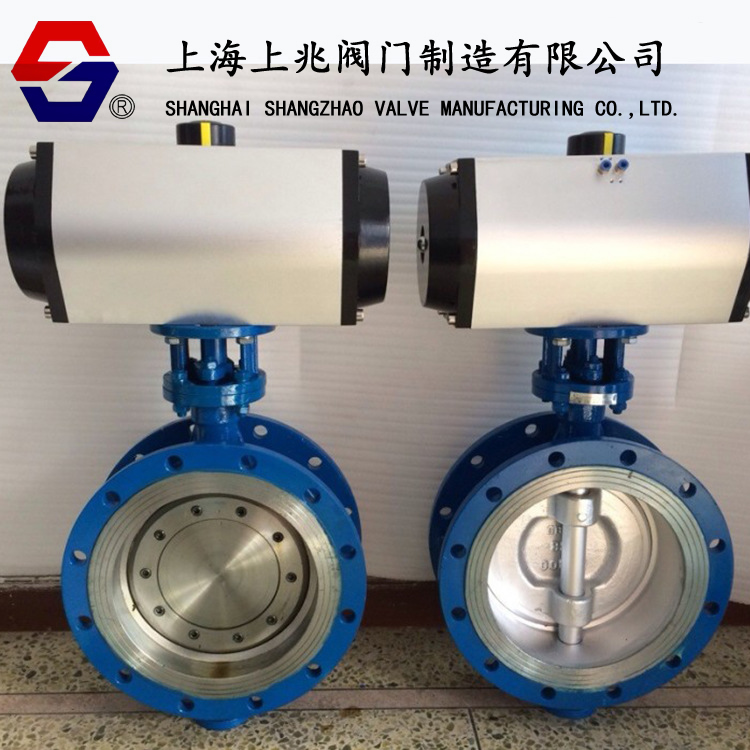

MD643F氣動煤氣切斷閥是由精小型氣動執行機構與蝶閥閥體組成。小口徑閥門采用新型GT型氣動執行器，大口徑閥門采用AW型氣動執行器，有雙作用式和單作用式（彈簧復位）兩種形式。通過氣源驅動，配用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的4-20mA DC或0-10v AC模擬信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)。實現對管道流量、壓力等參數的調節。采用拔叉式傳動，結構合理，輸出扭矩大。氣缸選用鋁金材料，重量輕、外形美觀，煤氣
緊急切斷閥具有安全可靠，輸出力矩大，體積小。并且可在頂部、底部安裝手動操作機構。兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
MD643F氣動煤氣切斷閥閥體有法蘭式和對夾式兩種連接方式，根據管道輸送介質可選擇鑄鐵、不銹鋼等閥體材質，有雙向密封能力，干凈介質可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封閥體，加工方便，易制成大口徑。本身有自清洗作用，具有結構簡單緊湊，阻力系數小，流通能力大等優點，適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
