氣動切斷閥的原理和作用

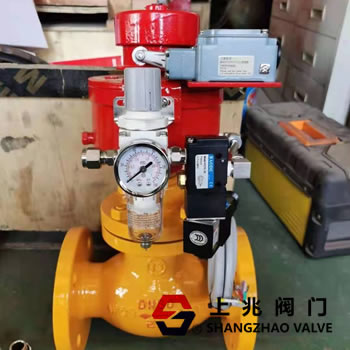

氣動切斷閥是工業管道中常見的流體控制設備，主要由氣動執行機構和閥門組成。它通過收緊潔凈空氣來驅動閥門，進而控制管道介質的流量和關斷，執行速度非?？?，所以一般用于快速關斷操作。氣動閥通常配有各種附件，如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等。，完成本地控制和遠程集中控制。如果兩位閥只需要開啟和關閉，電磁閥是必要的設備，電磁閥可以通過勵磁控制氣動 緊急切斷閥的開啟和關閉。在氣路或液路上，兩位三通電磁閥有一個連接到氣源的進氣口，一個提供給策略設備氣源的出氣口，出氣口上一般安裝有消聲器，如果不怕噪音就不需要。兩位五通電磁閥具有連接到進氣源的進氣口、主動式出氣口、對著出氣口提供給策略設備的主動式氣源、主動式出氣口和對著出氣口安裝的消聲器。對于小型自動控制設備，氣管一般選用8~12mm的工業膠管。 從電氣上講，兩位三通電磁閥一般是單電控，即單線圈，兩位五通電磁閥一般是雙電控，即雙線圈。一般線圈電壓等級為DC24V、AC220V等。兩位三通電磁閥分為常閉型。 和常開型。常閉型是指線圈不通電時氣路斷開，常開型是指線圈不通電時氣路斷開。 常閉兩位三通電磁閥的工作原理:線圈通電時，氣路接通，一旦線圈斷電，氣路就會斷開，相當于點動。 常開兩位三通單電控電磁閥的工作原理:線圈通電時，氣路斷開，一旦線圈斷電，氣路就會接通，也是微動。 二位五通雙電控電磁閥動作原理:正向作用線圈通電時，正向作用氣路接通，即使正向作用線圈斷電后正向作用氣路仍接通，并一直持續到電阻線圈停止通電。當電阻線圈通電時，電阻空氣路徑被連接，并且即使在電阻線圈斷電后，電阻空氣路徑仍然被連接，并且它將繼續直到正向作用線圈的通電停止。這相當于自鎖，也就是所謂的記憶功能。根據二位五通雙電控電磁閥的這一特點，在規劃機電控制回路或編制PLC程序時，可操作電磁閥線圈1~2秒，可保護電磁閥線圈不易損壞。
|
