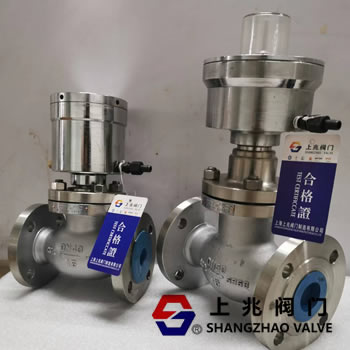

氣開式 緊急切斷閥是一種在工業自動化和流體控制系統中廣泛應用的安全設備，其關閉的工作原理主要依賴于氣動執行機構和閥門本體的緊密結合。這種閥門在正常工作狀態下保持開啟，允許流體自由通過。然而，一旦系統檢測到緊急情況，如可燃?xì)怏w泄漏、設備過熱或過壓等，氣動執行機構會迅速響應控制信號，關閉閥門，切斷流體通道，以確保系統的安全。
氣動執行機構的作用
氣動執行機構是氣開式 緊急切斷閥的動力源，它利用壓縮空氣作為動力，通過內部的活塞、膜片或其他氣動元件將氣壓轉換為機械力。當控制氣源進入氣動執行機構時，這些氣動元件會產生相應的動作，進而驅動閥門本體進行開啟或關閉。
在緊急情況下，控制系統會發出關閉信號，這個信號被傳遞給氣動執行機構。氣動執行機構接收到信號后，會迅速動作，將內部的壓縮空氣釋放，從而使活塞或膜片等元件產生移動，推動閥門本體關閉。
閥門本體的結構與動作
閥門本體是氣開式緊急切斷閥的核心部分，通常由閥座、閥瓣和密封結構組成。當氣動執行機構推動閥瓣時，閥瓣會壓緊閥座，從而實現閥門的關閉。閥座和閥瓣之間的密封結構確保在閥門關閉時能夠形成可靠的密封，切斷流體通道。
在閥門關閉的過程中，閥瓣的移動是迅速的，以確保在極短的時間內切斷流體通道。這種快速響應的特性是氣開式緊急切斷閥能夠在緊急情況下有效發揮作用的關鍵。
輔助裝置的作用
除了氣動執行機構和閥門本體之外，氣開式緊急 切斷閥還配備有一些輔助裝置，如限位開關和位置指示器等。這些裝置在閥門的工作過程中發揮著重要的作用。 限位開關用于監測閥門的開關狀態。當閥門關閉時，限位開關會發出信號，表示流體通道已經被切斷。這個信號可以被控制系統接收，從而確認閥門已經成功關閉。 位置指示器則用于指示閥門的開度大小。在閥門關閉的過程中，位置指示器會實時顯示閥瓣的位置，便于操作人員隨時了解閥門的工作狀態。
工作原理總結
氣開式緊急 切斷閥關閉的工作原理是通過氣動執行機構和閥門本體的緊密協作來實現的。在正常工作狀態下，閥門保持開啟，允許流體通過。當系統檢測到緊急情況時，控制系統會發出關閉信號，氣動執行機構迅速響應這個信號，推動閥瓣壓緊閥座，從而切斷流體通道。這個過程中，限位開關和位置指示器等輔助裝置發揮著重要的作用，確保閥門的準確關閉和狀態監測。
氣開式緊急切斷閥以其快速響應、靈活可靠的特點在工業自動化和流體控制系統中占據著不可或缺的地位。通過合理的選擇、安裝和維護，這種閥門能夠持續穩定地工作，為系統的安全穩定運行提供有力保障。
|
