切斷閥概述及工作原理 發布時間:24-12-05 |

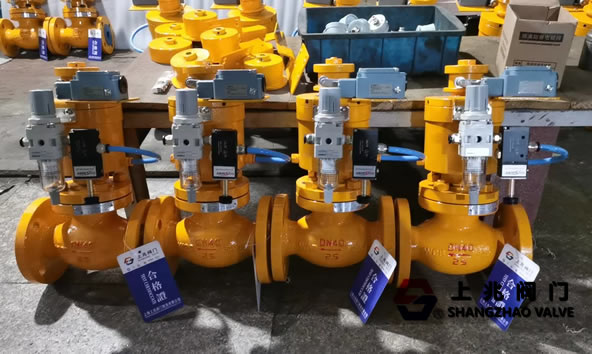

一、切斷閥概述 切斷閥是自動化系統中不可或缺的一種執行機構,廣泛應用于石油、化工、冶金等工業生產部門。其主要由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成,接收調節儀表的信號,以實現對工藝管道內流體的精確切斷、接通或切換。切斷閥不僅具有結構簡單、反應靈敏和動作可靠等特點,而且在確保生產安全、防止事故發生以及遠程控制方面發揮著至關重要的作用。 二、切斷閥的工作原理 切斷閥的工作原理根據其驅動方式的不同,主要分為氣動切斷閥和電磁切斷閥兩種。 1. 氣動切斷閥工作原理 氣動切斷閥通過氣動執行機構驅動閥門的開啟和關閉。當氣源壓力進入氣動執行機構的氣缸時,推動活塞移動,進而帶動閥桿和閥瓣動作,實現對流體的切斷或接通。氣動切斷閥具有驅動力大、動作迅速、適用于大口徑和高壓力場合等優點。 氣動切斷閥通常采用嚴密型密封結構,以確保閥門在關閉狀態下具有良好的密封性能,防止介質泄漏。為了便于遠程控制,氣動切斷閥還可以配備行程開關,以顯示閥門的開啟或關閉狀態。 2. 電磁切斷閥工作原理 電磁切斷閥則是利用電磁力來控制閥門的啟閉。當電磁線圈通電時,產生電磁力吸引閥瓣向上移動,使閥門打開;當電磁線圈斷電時,電磁力消失,閥瓣在彈簧力的作用下復位,閥門關閉。電磁切斷閥具有結構簡單、動作靈敏、適用于小口徑和低壓力場合等特點。 電磁切斷閥的密封性能同樣十分重要。為了確保閥門在關閉狀態下的密封性,電磁切斷閥通常采用軟密封結構,即利用彈性材料(如橡膠、聚四氟乙烯等)制成密封件,與閥座形成緊密貼合,從而達到良好的密封效果。 三、切斷閥的應用場合 切斷閥在工業自動化控制系統中具有廣泛的應用,主要適用于以下場合: 1. 可燃氣體泄漏監測與切斷:當可燃氣體泄漏監測儀器檢測到泄漏時,切斷閥可迅速關閉,切斷燃氣供應,防止事故發生。 2. 熱力設備超溫超壓保護:當熱力設備內的溫度或壓力超過設定值時,切斷閥可自動關閉,停止燃料供應,保護設備安全。 3. 高層建筑消防系統聯動:在高層建筑中,當消防系統報警時,切斷閥可自動切斷燃氣供應,防止煤氣爆炸等惡性事件發生。 4. 遠程集中控制:在城市或工廠的燃氣供應管網中設置切斷閥,可實現中央控制室對事故現場的遠程遙控緊急關閉功能。 四、切斷閥的維護與操作注意事項 為了確保切斷閥的正常運行和延長使用壽命,需要定期進行維護和保養。在操作過程中也需注意以下事項: 1. 定期檢查氣源和電源:確保氣源和電源的穩定供應是切斷閥正常工作的基礎。應定期檢查氣源壓力和電源電壓是否符合要求。 2. 保持閥門清潔:定期清理閥門內部的雜質和污垢,以防止堵塞和磨損密封件。 3. 定期檢查密封性能:對于氣動切斷閥和電磁切斷閥來說,密封性能的好壞直接影響到閥門的使用效果。因此,應定期檢查密封件的磨損情況并及時更換。 4. 正確操作閥門:在操作過程中應遵循正確的開啟和關閉順序,避免用力過猛或操作不當導致閥門損壞。在遠程控制時也要確保信號的準確無誤。 切斷閥作為自動化系統中的關鍵執行機構之一,在保障工業生產安全和穩定運行方面發揮著重要作用。了解并掌握切斷閥的工作原理及應用場合對于提高工業自動化水平和確保生產安全具有重要意義。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
