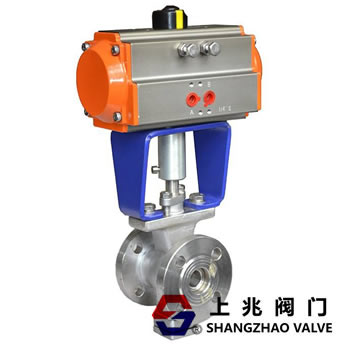

氣動球閥是一種通過氣動執行器控制球閥開關的設備,被廣泛應用于各種工業流體控制系統中。根據其結構和功能,氣動球閥可分為不同類型,每一種類型都有其獨特的特點和應用場景。上兆閥門將對氣動球閥的分類和特點進行詳細探討。
氣動球閥主要可以分為O型球閥和V型球閥兩大類。
O型球閥 O型球閥采用浮動式結構,球芯為精密鑄件,外表鍍硬鉻處理,閥座采用聚四氟乙烯等彈性材料制成。這種球閥的流道口與管道口徑相同,因此流通能力極大,流阻極小。在關閉狀態下,密封性能好,無泄漏,因此常被用作開關閥。O型 球閥特別適用于高粘度、含纖維、顆粒狀介質的流體控制。 V型球閥 V型球閥則采用固定式結構,球芯上開有V型切口,這種設計使其可實現剪切功能,適用于含纖維、顆粒狀介質的流體控制。與O型球閥相比,V型球閥可實現比例調節,流量特性為近似等百分比。V型球閥還具有彈性負荷壓力輔助密封座,能夠保證閥座與球芯始終緊密接觸,從而確保良好的密封性能。 除了按照結構分類,氣動球閥還可以根據材質、壓力和通道位置等進行分類。如根據材質可分為碳鋼球閥、不銹鋼球閥、銅球閥等;根據壓力可分為高壓球閥和低壓球閥;根據通道位置可分為直通式、三通式和直角式等。
氣動球閥作為一種流體控制設備,具有以下顯著特點: 1. 流體阻力小:氣動球閥的流體阻力系數與同長度的管段相等,流體通過時阻力小,全開時幾乎無阻力,有效節省了能源消耗。 2. 密封性能好:氣動球閥采用聚四氟乙烯等彈性材料制成的密封圈,具有良好的密封性能,能夠有效防止泄漏。無論是O型還是V型球閥,在關閉狀態下都能提供可靠的密封。 3. 操作方便:氣動 球閥通過氣動執行器進行操作,開關迅速且輕便。從全開到全關只需旋轉90度,便于遠程控制,提高了工作效率。 4. 結構簡單、維修方便:氣動球閥結構緊湊、體積小、重量輕,拆卸和更換密封圈等易損件非常方便,降低了維護成本。 5. 適用范圍廣:氣動球閥通徑范圍廣泛,從小到幾毫米大到幾米不等,適用于各種流體管道系統。它可以在高真空至高壓力環境下應用,具有很強的適應性。 6. 安全性高:氣動球閥的動力源為壓縮空氣,即使發生泄漏也不會對環境造成污染,相較于液動或電動閥門具有更高的安全性。
|
