F43CX-2.5 F43CX手動扇形眼鏡閥

F43CX手動扇形眼鏡閥
所屬系列:冶金閥門系列系列
檢索關鍵字:手動扇形眼鏡閥、手動扇形盲板閥、手動扇形閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、 產品特點:

        F43CX手動扇形眼鏡閥又名手動扇形盲板閥、手動翻板閥、手動扇形閥,為長結構系列,在右閥體上設有伸縮器,用于較長管路中(注:不能作為管路的補償器),可以補償閥門啟閉過程中產生的閥體軸向位移,減小閥門的啟閉力矩。根據大口徑閥門的特點,閥體設計成三角形結構,加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。

     二、主要性能指標:

公稱壓力MPa
0.25
0.15
0.10
0.05
密封試驗壓力MPa
0.275
0.165
0.11
0.055
強度試驗壓力MPa
0.40
0.225
0.15
0.075
適用溫度℃
丁腈橡膠
硅橡膠
氟橡膠
<120
<250
<300
適用介質
煤氣等有毒、有害、易燃氣體
采用標準
連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準
主要零部件材料
閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

       三、主要外形連接尺寸:

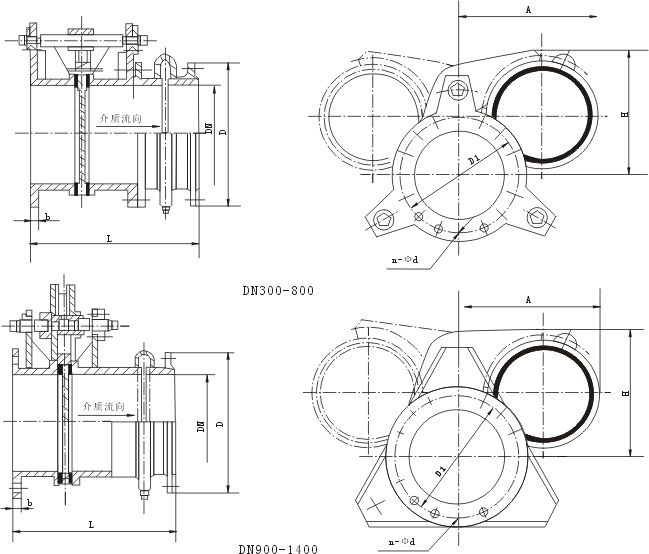

F43CX手動扇形眼鏡閥結構圖

DN

D

D1

b

n-φd

長系列 L

200

320

280

14

8-φ18

500

250

375

335

14

12-φ18

500

300

440

395

16

12-φ22

500

350

490

445

16

12-φ22

500

400

540

495

16

16-φ22

600

450

595

550

20

16-φ22

600

500

645

600

20

20-φ22

600

600

755

705

20

20-φ26

600

700

860

810

20

24-φ26

600

800

975

920

22

24-φ30

600

900

1075

1020

22

24-φ30

630

1000

1175

1120

22

28-φ30

630

1200

1375

1320

22

32-φ30

750

1400

1575

1520

26

36-φ30

750

1500

1675

1620

26

36-φ30

750

1600

1790

1730

26

40-φ30

750

1800

1990

1930

26

44-φ30

750

2000

2190

2130

26

48-φ30

750

      五、操作方法及注意事項:


      1、用扳手依次逆時針旋動三個連接螺桿,使閥體與閘板分離并有均衡,適量的間隙(16mm左右)。確認后轉動閘板到工作位置,反向旋動連接螺桿,使閘板與閥體緊密接觸,達到絕對密封的目的。
      2、橡膠密封圈不得與閥體粘連或發生硬摩擦,以防止損壞橡膠密封圈,破壞閥門的工作性能。
      3、左右閥體松開時,介質要外溢,為確保安全,應在關閉時,請先關閉眼鏡閥前的煤氣蝶閥,同時請采用通風和其它能保證安全的措施。
