您現在的位置:網站首頁 -> 冶金閥門系列 -> F43X-2.5F43X手動扇形盲板閥

F43X-2.5 F43X手動扇形盲板閥

F43X手動扇形盲板閥
所屬系列:冶金閥門系列系列
檢索關鍵字:手動扇形盲板閥,上海盲板閥,扇形盲板閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

F43X手動扇形盲板閥詳細資料:

       一、扇形盲板閥產品概述:
     本系列扇形盲板閥又稱眼鏡閥、翻板閥、扇形閥,系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中,尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板,以縮短檢修時間或方便連接新的管路。
     該系列扇形盲板閥與其他在管路中做絕對切斷的閥門設備相比,具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能絕對可靠的特點。


二、扇形盲板閥工作原理:

     F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿(三根)組成。用扳手旋轉連接螺桿,使左右閥體完成夾緊和松開動作,利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單,重量輕,性能可靠,操作方便等特點。本閥為短結構系列,橡膠密封圈分別安裝在左、右閥體上。

     三、扇形盲板閥主要性能指標:

公稱壓力MPa
0.25
0.15
0.10
0.05
密封試驗壓力MPa
0.275
0.165
0.11
0.055
強度試驗壓力MPa
0.40
0.225
0.15
0.075
適用溫度℃
丁腈橡膠
硅橡膠
氟橡膠
<120
<250
<300
適用介質
煤氣等有毒、有害、易燃氣體
采用標準
連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準
主要零部件材料
閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

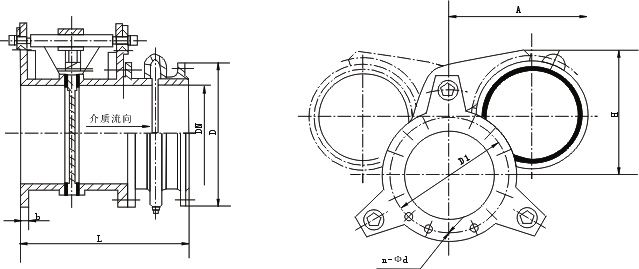

      四、扇形盲板閥主要外形連接尺寸:                                                           單位:mm

DN

D

D1

b

n-φd

短系列 L

100

210

170

12

4-φ18

210

150

265

225

14

8-φ18

210

200

320

280

14

8-φ18

230

250

375

335

14

12-φ18

250

300

440

395

16

12-φ22

270

350

490

445

16

12-φ22

290

400

540

495

16

16-φ22

310

450

595

550

20

16-φ22

330

500

645

600

20

20-φ22

350

600

755

705

20

20-φ26

370

700

860

810

20

24-φ26

390

800

975

920

22

24-φ30

410

900

1075

1020

22

24-φ30

430

1000

1175

1120

22

28-φ30

450

1200

1375

1320

22

32-φ30

470

1400

1575

1520

26

36-φ30

490

1500

1675

1620

26

36-φ30

510

1600

1790

1730

26

40-φ30

530

1800

1990

1930

26

44-φ30

550

2000

2190

2130

26

48-φ30

570

F43X扇形盲板閥

      五、扇形盲板閥訂貨須知:
      1、①產品名稱與型號②扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。
      2、若已經由設計單位選定的扇形盲板閥型號,請按扇形盲板閥型號直接向我司銷售部訂購。
      3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。
