您現在的位置:網站首頁 -> 真空閥 -> GDQ氣動高真空擋板閥

GDQ 氣動高真空擋板閥

氣動高真空擋板閥
所屬系列:真空閥系列
檢索關鍵字:氣動高真空擋板閥,GDQ型氣動高真空擋板閥,氣動擋板閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

GDQ型系列氣動高真空擋板閥(又稱角閥)是用壓縮空氣為動力,通過電磁換向閥改變氣路方向,推動氣缸活塞上下運動,帶動閥桿上下運動,使閥板開啟或關閉,從而達到在真空系統中接通或切斷氣流的目的。GDQ-J型為角通型式,GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。
注:其中DN400以上底部采用死法蘭n-Mb。

氣動高真空擋板閥--主要技術性能:

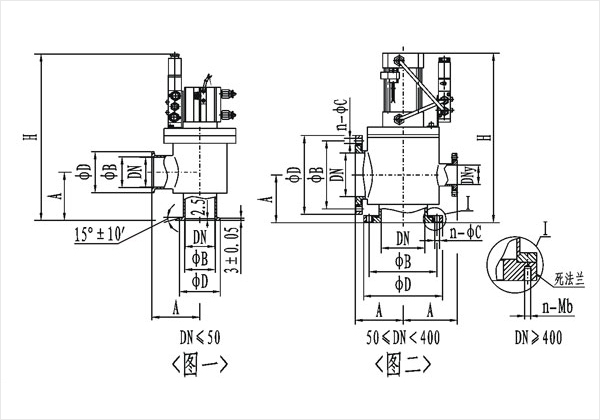

(圖一)(KF)連接及外形尺寸

型號
通徑(DN)
ΦD
ΦB
H
A
法蘭標準
GDQ-J10/KF
10
30
12.2
180
30
GB4982
GDQ-J16/KF
16
30
17.2
180
40
GDQ-J25/KF
25
40
26.2
200
50
GDQ-J40/KF
40
55
41.2
210
65
GDQ-J50/KF
50
75
52.2
276
70
/

(圖二)連接及外形尺寸:

型號
通徑(DN)
ΦD
ΦB
H
A
n-ΦC
DNy(預抽口)
n-Mb
法蘭標準
GDQ-J50
50
110
90
276
70
4-Φ9
/
/
GB/T6070
GDQ-J63
63
130
110
283
88
GDQ-J80
80
145
125
314
88
8-Φ9
GDQ-J100
100
165
145
338
108
GDQ-J125
125
200
175
424
128
8-Φ11
GDQ-J(S)150
150
220
195
482
138
DN40(GB4982)
JB919
GDQ-J(S)160
160
225
200
482
138
GB/T6070
GDQ-J(S)200
200
285
260
620
200
12-Φ11
DN50(GB/T6070)
GDQ-J(S)250
250
335
310
655
208
DN63(GB/T6070)
GDQ-J(S)300
300
380
350
783
250
8-Φ14
DN80(GB/T6070)
JB919
GDQ-J(S)320
320
425
395
789
250
12-Φ14
GB/T6070
GDQ-J(S)400
400
510
480
1210
330
16-Φ14
DN100(GB/T6070)
16-M12
GDQ-J(S)400
400
500
465
1210
330
8-M16
JB919
GDQ-J(S)500
500
610
580
1270
360
DN125(GB/T6070)
16-M10
GB/T6070
GDQ-J(S)600
600
710
670
1562
450
12-Φ21
DN160(GB/T6070)
12-M18
JB919
GDQ-J(S)630
630
750
720
1562
450
20-Φ14
20-M10
GB/T6070
GDQ-J(S)800
800
920
890
1900
520
24-Φ14
DN200(GB/T6070)
24-M10
